TABLE OF CONTENTS
- Compatibilidad del Sistema con la Configuración 120/208V
- Cómo Identificar un Servicio 120/208V
- Integración de Generadores con un Sistema 120/208V
Compatibilidad del Sistema con la Configuración 120/208V

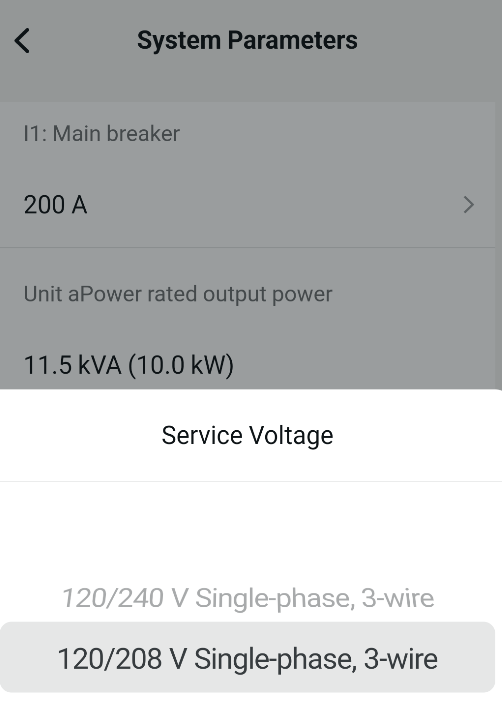

El sistema es compatible con una configuración 120/208V, la cual se puede ajustar durante el proceso de puesta en marcha dentro de los parámetros del sistema. Seleccionar un tipo de servicio incorrecto puede provocar una falla en el aGate, por lo que es crucial verificar el voltaje correcto antes de la instalación.
Cómo Identificar un Servicio 120/208V
- En un sistema monofásico de 120/240V, el voltaje entre L1 y L2 debe ser igual a la suma de L1-N + L2-N. Por ejemplo, si L1-N = 120V y L2-N = 120V, entonces L1-L2 = 240V.
- En un sistema trifásico de 120/208V, el voltaje entre fases (L1-L2, L2-L3, L3-L1) es aproximadamente 208V, lo cual no es igual a la suma de L1-N + L2-N.
| Monofásico 120/240V | Trifásico 120/208V |
| N-L1 + N-L2 = L1-L2 | N-L1 + N-L2 ≠ L1-L2 |
Para confirmar el tipo de servicio, puedes:
- Usar un multímetro para medir los voltajes entre fases y neutro.

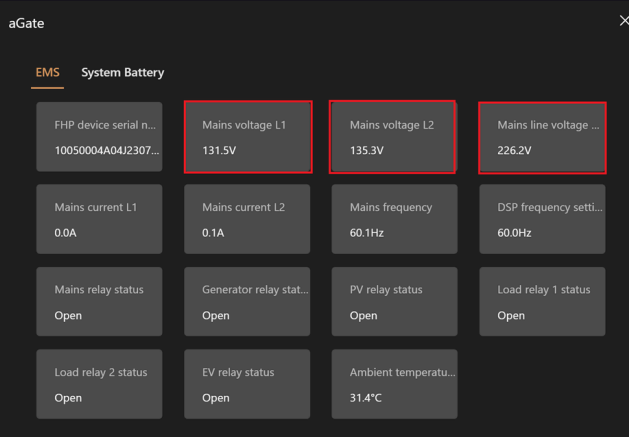

- Verificar usando FleetView (consulta la referencia a continuación).
Integración de Generadores con un Sistema 120/208V
El FHP no es compatible con generadores trifásicos ni con generadores monofásicos de 120V. Solo se admiten generadores monofásicos de 240V con una conexión de 4 hilos (L1, L2, neutro y tierra).
